فیش کانکتور بنون مونو Ts تکنو نت
195,000 تومان
فیش بنون مونو TS برند تکنو نت (معروف به جک ۶.۳۵ میلیمتری یا 1/4 اینچ)، یک کانکتور استاندارد برای انتقال سیگنالهای نامتوازن (Unbalanced) است. این فیش انتخابی اقتصادی و بسیار کاربردی برای ساخت کابل سازهای الکتریک (گیتار و بیس)، کیبوردها و اتصالات لاین (Line) در فواصل کوتاه است. وجود فنر فلزی در انتهای این کانکتور، به عنوان یک محافظ قدرتمند عمل کرده و از قطع شدن کابل در اثر خمیدگیهای مکرر جلوگیری میکند.
بررسی تخصصی فیش بنون مونو TS تکنو نت (سرکابلی)
در دنیای تجهیزات صوتی، برای اتصال سازها و دستگاههایی که سیگنال خروجی آنها از نوع نامتوازن است، فیش بنون مونو ts بیرقیبترین و پرکاربردترین کانکتور محسوب میشود. برند تکنو نت با ارائه این فیش خوشساخت، ترکیبی از سهولت در لحیمکاری، قیمت مقرونبهصرفه و دوام فیزیکی را برای تعمیرکاران صوتی، استودیوهای خانگی و تکنسینهای نصب فراهم کرده است.
طراحی Tip-Sleeve و ویژگیهای ساختاری
کلمه TS مخفف Tip (نوک) و Sleeve (بدنه/آستین) است. روی پین این فیش، تنها یک حلقه عایق پلاستیکی مشکیرنگ دیده میشود که آن را به دو بخش تقسیم میکند. این طراحی نشاندهنده ماهیت مونو (تک کاناله) بودن این فیش است. ویژگیهای برجسته فیش تکنو نت عبارتند از:
- فنر محافظ کابل (Strain Relief): در انتهای بدنه، یک فنر فلزی انعطافپذیر تعبیه شده است. کابلهای گیتار دائماً روی استیج در حال کشیده شدن و تا خوردن هستند؛ این فنر فشار مکانیکی را مهار کرده و از پارگی رشتههای مس در نقطه لحیم جلوگیری میکند.
- پینهای رسانا: متریال به کار رفته در پینها دارای روکش مقاوم در برابر اکسیداسیون است که ضمن ایجاد رسانایی بالا، از ایجاد صدای خِشخِش (Crackling) هنگام چرخیدن فیش در داخل پورت دستگاه جلوگیری میکند.
- بدنه مقاوم: پوسته بیرونی فیش با طراحی ارگونومیک ساخته شده تا باز و بسته کردن آن برای لحیمکاری به سرعت و بدون نیاز به ابزار خاصی انجام شود.
جدول مشخصات فنی محصول
| مشخصه | توضیحات |
|---|---|
| نوع کانکتور | بنون / جک ۶.۳۵ میلیمتری (1/4″ Jack) |
| استاندارد سیگنال | TS مونو – ۲ پل (نامتوازن / Unbalanced) |
| برند سازنده | تکنو نت (Tekno Net) |
| محافظت کابل | مجهز به فنر فلزی انتهایی و گلند نگهدارنده |
| قطر کابل مناسب | کابلهای شیلددار با قطر ۴ الی ۶.۵ میلیمتر |
| کاربردهای ایدهآل | اتصال گیتار الکتریک/بیس، خروجیهای لاین کیبورد و سینتیسایزر، اتصال پدالبردها، ورودی لاین میکسرها |
راهنمای مهندسی لحیمکاری فیش بنون TS
برای اسمبل کردن این فیش جهت ساخت یک کابل صوتی مونو (کابل تکمغزیِ شیلددار)، مراحل زیر را که توسط تکنسینهای دال تلکام پیشنهاد شده است، دنبال کنید:
- ابتدا فنر و پوسته خارجی فیش را از کابل عبور دهید (فراموش کردن این مرحله اشتباه رایج بسیاری از افراد است!).
- حدود ۱.۵ سانتیمتر از روکش کابل را لخت کنید.
- اتصال Tip (نوک): رشته سیم مغزی (معمولاً دارای روکش قرمز، سفید یا شفاف) که حامل سیگنال اصلی است را به پایه کوتاهتر متصل به نوک فیش (Tip) لحیم کنید.
- اتصال Sleeve (بدنه): رشته سیمهای بافتهشده (شیلد کابل) را جمع کرده و به پایه بلندتر متصل به بدنه فیش (Sleeve) لحیم کنید. این بخش به عنوان ارت عمل کرده و نویز را دفع میکند.
- در نهایت، گیره فلزی کوچک پایین پایه Sleeve را با انبردست به دور روکش کابل فشار دهید تا کابل کاملاً در جای خود قفل شود. سپس پوسته را ببندید.
سوالات متداول (FAQ)
- ۱. تفاوت فیش بنون TS (مونو) با TRS (استریو) در چیست؟
فیش TS (همین محصول) روی پین فلزی خود تنها دارای یک حلقه عایق مشکی رنگ است و برای سیگنالهای مونو (نامتوازن) مانند صدای گیتار استفاده میشود. اما فیش TRS دارای دو حلقه عایق مشکی است که پین را به ۳ قسمت تقسیم میکند و برای انتقال صدای استریو (مانند هدفونها) یا سیگنالهای بالانس استفاده میگردد.
- ۲. حداکثر طول مجاز برای کابل کشی با فیش بنون TS چقدر است؟
از آنجایی که فیش TS سیگنال را به صورت نامتوازن (آنبالانس) انتقال میدهد، این کابلها در برابر نویزهای محیطی آسیبپذیر هستند. طول استاندارد برای این کابلها معمولاً زیر ۶ تا ۷ متر است (مانند کابل گیتار). برای فواصل طولانیتر در استیج، باید از دستگاه دیآی باکس (DI Box) استفاده کنید تا سیگنال را بالانس کرده و به کابل میکروفون (XLR) انتقال دهید.
- ۳. آیا میتوانم از این فیش برای اتصال اسپیکر پسیو به آمپلیفایر استفاده کنم؟

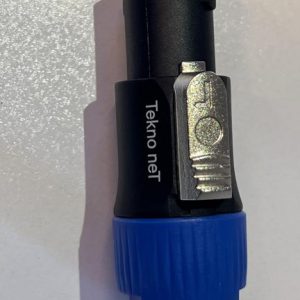

در سیستمهای قدیمی یا باندهای پسیو بسیار ساده، گاهی از جکهای ۶.۳۵ میلیمتری استفاده میشود. با این حال، به دلیل اینکه کابل اسپیکر جریان و توان بالایی دارد، استفاده از فیشهای بنون برای این کار چندان استاندارد و ایمن نیست. برای اتصال اسپیکرهای پسیو، پیشنهاد تخصصی دال تلکام استفاده از فیشهای اسپیکون (Speakon) است که برای جریانهای بالا طراحی شدهاند.
