فیش هدفونی
250,000 تومان

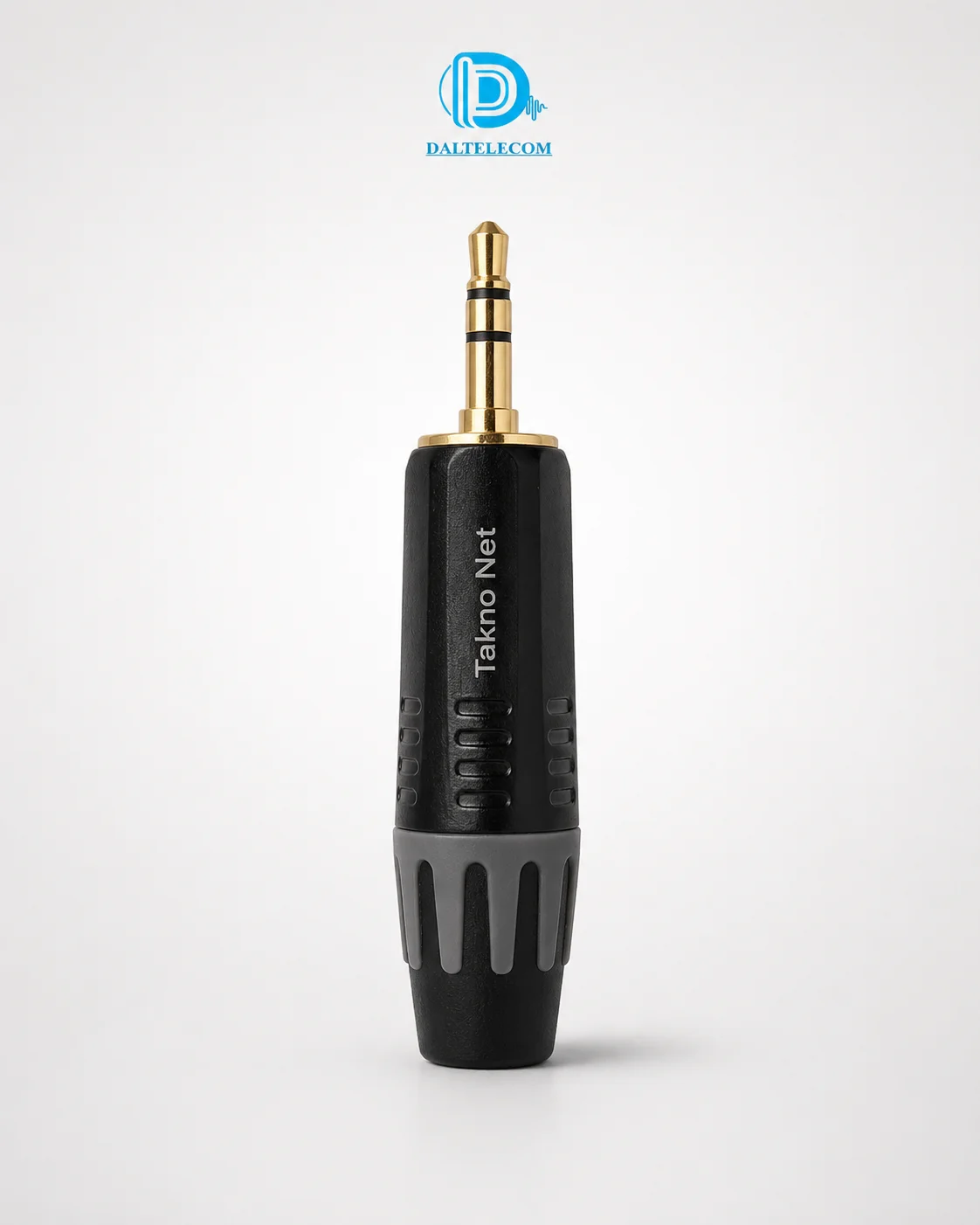

فیش هدفونی ۳.۵ میلیمتری مونو (TS)، یکی از رایجترین و اقتصادیترین کانکتورهای مینیاتوری در دنیای صداست. این فیش تککاناله، انتخابی ایدهآل برای تعمیر کابلِ میکروفونهای یقهای، گیرندههای صوتی ساده، ساخت کابلهای تریگر (Trigger) و کابلهای رابط خاص (فیش AUX مونو) است. طراحی سرکابلی و پایههای لحیمگیر این محصول، امکان مونتاژ سریع و ایمن را برای تعمیرکاران فراهم میکند.
بررسی تخصصی فیش هدفونی مونو (جک 3.5mm) سرکابلی
وقتی صحبت از اتصالات مینیاتوری به میان میآید، فیش هدفونی ۳.۵ میلیمتری (که در استاندارد جهانی به نام 1/8″ Jack شناخته میشود) پرکاربردترین سایز در میان دستگاههای پرتابل است. برخلاف فیشهای استریو که برای انتقال صدای چپ و راست استفاده میشوند، این محصول از نوع مونو (TS) است؛ بدین معنا که برای انتقال یک سیگنال واحد (مانند صدای یک میکروفون ساده یا یک کانال لاین) طراحی شده است.
تفاوت فیش هدفونی مونو با فیش AUX استریو در چیست؟
شاید برای شما سوال پیش بیاید که آیا میتوان از این کانکتور برای ساخت فیش aux ضبط ماشین یا گوشی موبایل استفاده کرد؟
در پاسخ باید گفت کابلهای AUX رایج در بازار، از نوع استریو (دارای دو حلقه عایق روی پین) هستند. اما فیش هدفونی مونو تنها یک حلقه عایق مشکیرنگ دارد که پین را به دو قسمت (Tip و Sleeve) تقسیم میکند. از این کانکتور برای ساخت فیش AUX در دستگاههایی استفاده میشود که ورودی/خروجی تککاناله (نامتوازن) دارند، مانند:
- اتصال ماژولهای سینتیسایزر (Synthesizers) به یکدیگر.
- تعمیر کابل میکروفونهای یقهای بیسیم (رابط گیرنده به فرستنده).
- ساخت کابل تریگر برای روشن شدن همزمان تجهیزات الکترونیکی.
جدول مشخصات فنی محصول
| مشخصه | توضیحات |
|---|---|
| نوع کانکتور | جک ۳.۵ میلیمتری (1/8″ Mini-Jack) |
| استاندارد سیگنال | TS مونو – ۲ پل (نامتوازن / Unbalanced) |
| نوع اتصال به کابل | پایههای لحیمگیر (Solder) |
| جنس بدنه و پین | پین فلزی با رسانایی بالا / بدنه پلاستیک فشرده (یا فلز بسته به مدل) |
| طراحی مهار کابل | دارای گلند (غلاف) لاستیکی یا گیره داخلی برای جلوگیری از قطعی |

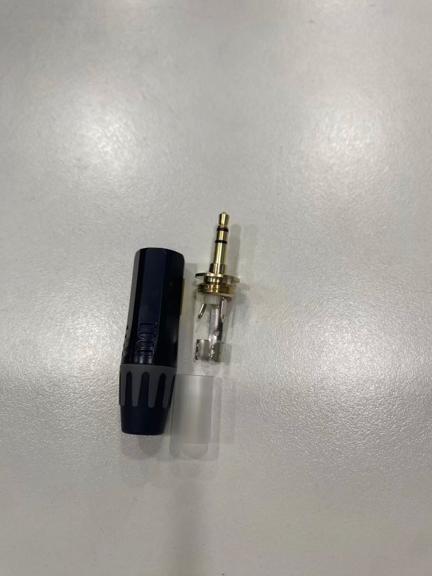

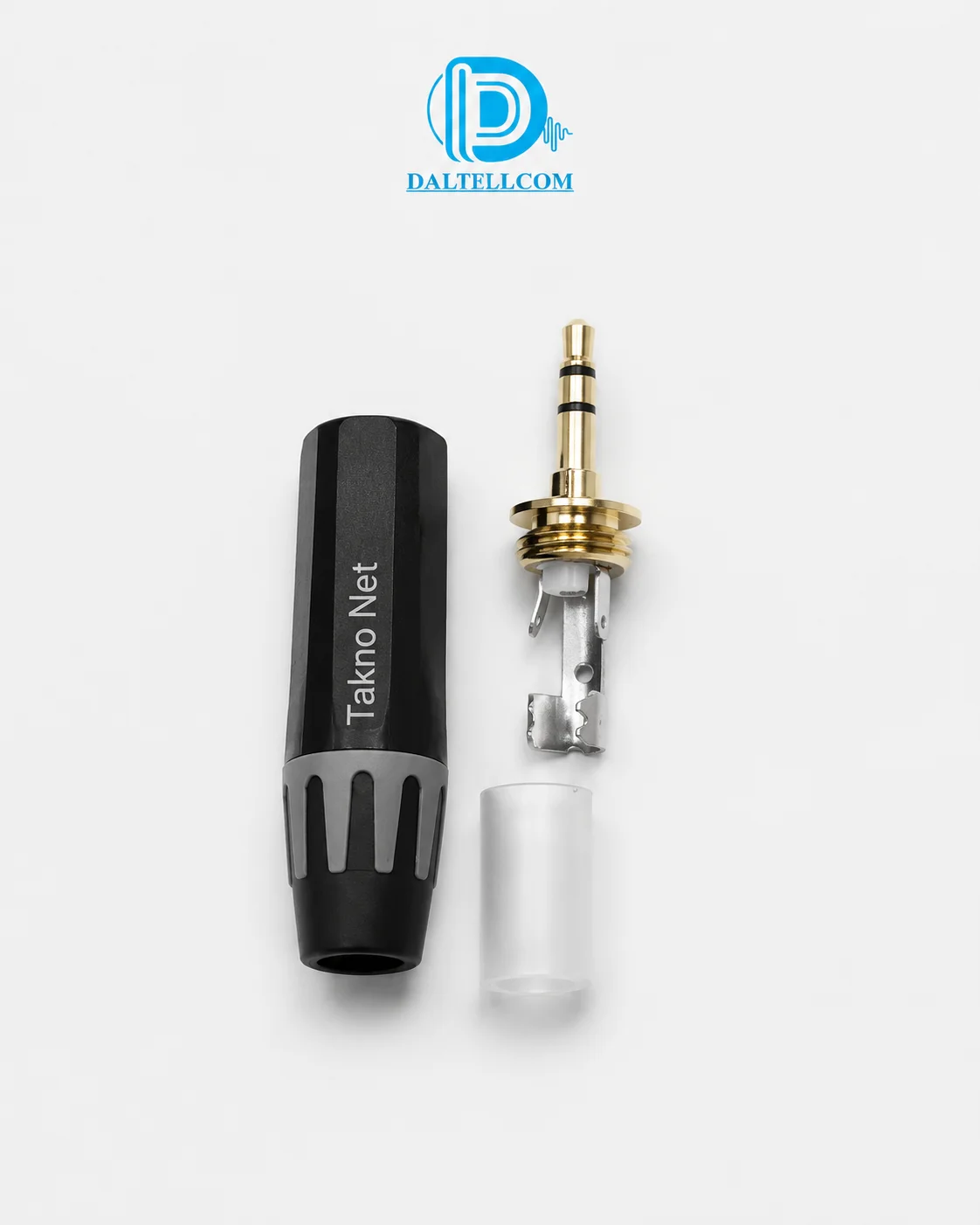

راهنمای مونتاژ و لحیمکاری جک ۳.۵ میلیمتری مونو
برای لحیمکاری اصولی این کانکتور و جلوگیری از اتصال کوتاه، تکنسینهای دال تلکام روش زیر را پیشنهاد میکنند (برای این کار به یک کابل تکمغزی شیلددار نازک نیاز دارید):
- عبور غلاف: ابتدا قاب بیرونی (روکش) فیش را از داخل کابل رد کنید.
- آمادهسازی کابل: حدود ۱ سانتیمتر از روکش کابل را لخت کنید. شیلد (رشتههای بافتهشده) را به یک سمت بپیچانید و مغزی اصلی را نیز لخت کنید.
- لحیمکاری Tip (نوک): پایه کوچکتر و مرکزی فیش متعلق به سیگنال مثبت است. مغزیِ کابل را به این پایه لحیم کنید.
- لحیمکاری Sleeve (بدنه): پایه بلندتر (که معمولاً دارای دو گیره در انتهای خود است) متعلق به اتصال ارت/شیلد است. رشتههای شیلد را به این پایه لحیم کنید.
- محکمسازی: گیرههای فلزی انتهای پایه بلند را با انبردست به دور روکش کابل محکم کنید تا فشار کشش کابل به لحیمها وارد نشود. سپس بدنه فیش را ببندید.
سوالات متداول (FAQ)
- ۱. آیا میتوانم با این فیش، هندزفری موبایل خود را تعمیر کنم؟
خیر. هندزفریهای موبایل دارای صدای استریو (دو گوشی چپ و راست) و یک میکروفون هستند؛ بنابراین برای تعمیر آنها به یک فیش ۳.۵ میلیمتری ۴ پل (TRRS) نیاز دارید. استفاده از فیش هدفونی مونو باعث میشود دستگاه شما اتصال کوتاه شده و هندزفری کار نکند.
- ۲. تفاوت ظاهری فیش مونو با فیش AUX استریو در چیست؟
تشخیص این دو بسیار ساده است. به پین (سوزن فلزی) فیش نگاه کنید؛ اگر فقط یک خط (حلقه) عایق پلاستیکی روی آن بود، فیش مونو است. اما اگر دو خط عایق پلاستیکی وجود داشت که پین را به سه قسمت تقسیم میکرد، آن فیش از نوع استریو (AUX استاندارد) است.
- ۳. چرا پایه های این فیش بسیار به هم نزدیک هستند و لحیمکاری آن سخت است؟
به دلیل ماهیت مینیاتوری جکهای ۳.۵ میلیمتری، فضای لحیمکاری محدود است. برای جلوگیری از ذوب شدن عایقهای پلاستیکی داخل فیش، حتماً از هویه با نوکِ نازک (نسوز) استفاده کنید و عمل لحیمکاری را با سرعت بالا (کمتر از ۳ ثانیه اتصال هویه) انجام دهید.
